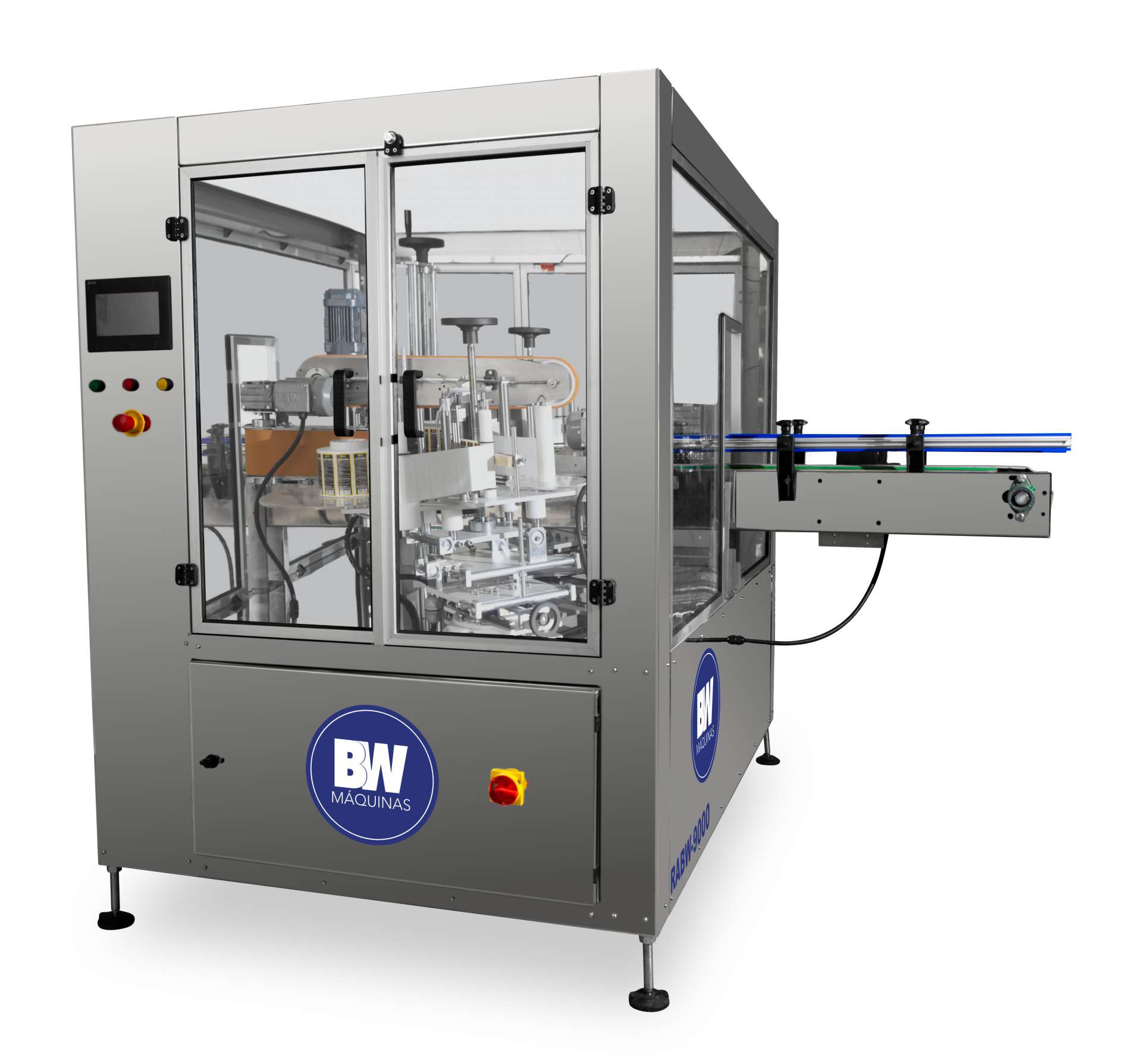

Rotuladora Adesiva para Frascos Planos Frente e Verso

A Rotuladora Adesiva Industrial da BW Máquinas é criada para aplicar rótulos autoadesivos em frascos cilíndricos, cônicos, quadrados, retangulares e ovais, colocando rótulos frente e verso, garantindo um posicionamento preciso. A esteira de 2,5 metros otimiza a operação, enquanto os sensores e a interface homem-máquina (IHM) asseguram a qualidade do processo. Este equipamento é projetado para tracionar o rótulo por servo motor, proporcionando controle e posicionamento exato, destacando e aplicando o rótulo no frasco com precisão.

Descrição do Equipamento:

Equipamento projetado para aplicar rótulos autoadesivos em frascos cilíndricos, cônicos, quadrados, retangulares e ovais, colocando rótulos frente e verso. O equipamento tem como objetivo tracionar o rótulo por meio de servo motor, garantindo controle e posicionamento preciso. O rótulo é destacado e aplicado no frasco de forma eficiente.

Características:

Esteira: 2,5 metros.

Controle de Acionamento: Servo motores.

Acionamento dos Motores: Inversor de frequência.

Sensores: Sensores para leitura de rótulos e presença de frascos.

Facilidade de Manuseio: Fácil ajuste para regulagem do equipamento.

Comandos: Operação por meio de Interface Homem-Máquina (IHM).

Detalhes Adicionais:

A máquina funciona apoiada por mecanismos elétrico e mecânico, com comando via CLP e realimentação de malha de sequenciamento por sensores. É dividida em módulos:

Conjunto estrutura.

Conjunto esteira.

Conjunto separador.

Conjunto centralizador.

Conjunto ângulo.

Conjunto estabilizador de frascos.

Conjunto rotulador. Cabeçote duplo.

Conjunto massageador.

O painel de comando é montado com CLP de saídas transistorizadas e optoacopladas. O motor da esteira é controlado via inversor de frequência, garantindo controle suave das partidas e paradas, além de proteção elétrica. A estrutura em aço inox garante resistência à ferrugem e oxidação, com partes cromadas para estética e funcionalidade. O equipamento é compatível com frascos de 30 mm a 180 mm.

Características Técnicas:

Interface Homem-Máquina: Para comando do equipamento.

Servoamplificador e Servomotor de Tração: Para precisão e controle.

CLP de Alimentação: Com inversor de frequência em rede.

Mini Disjuntores, Contator e Relé de Segurança: Para proteção e segurança.

Fonte de Alimentação 24VCC e Botões: Para operação eficiente.

Sensores de Precisão: Para repetitividade no posicionamento do rótulo.

Consumo Elétrico: 2 KW.

Alimentação do Painel: 220 V monofásico.

Dimensões Externas: Comprimento: 2500 mm, Altura: 1700 mm, Largura: 1500 mm.

Peso: 320 kg.
